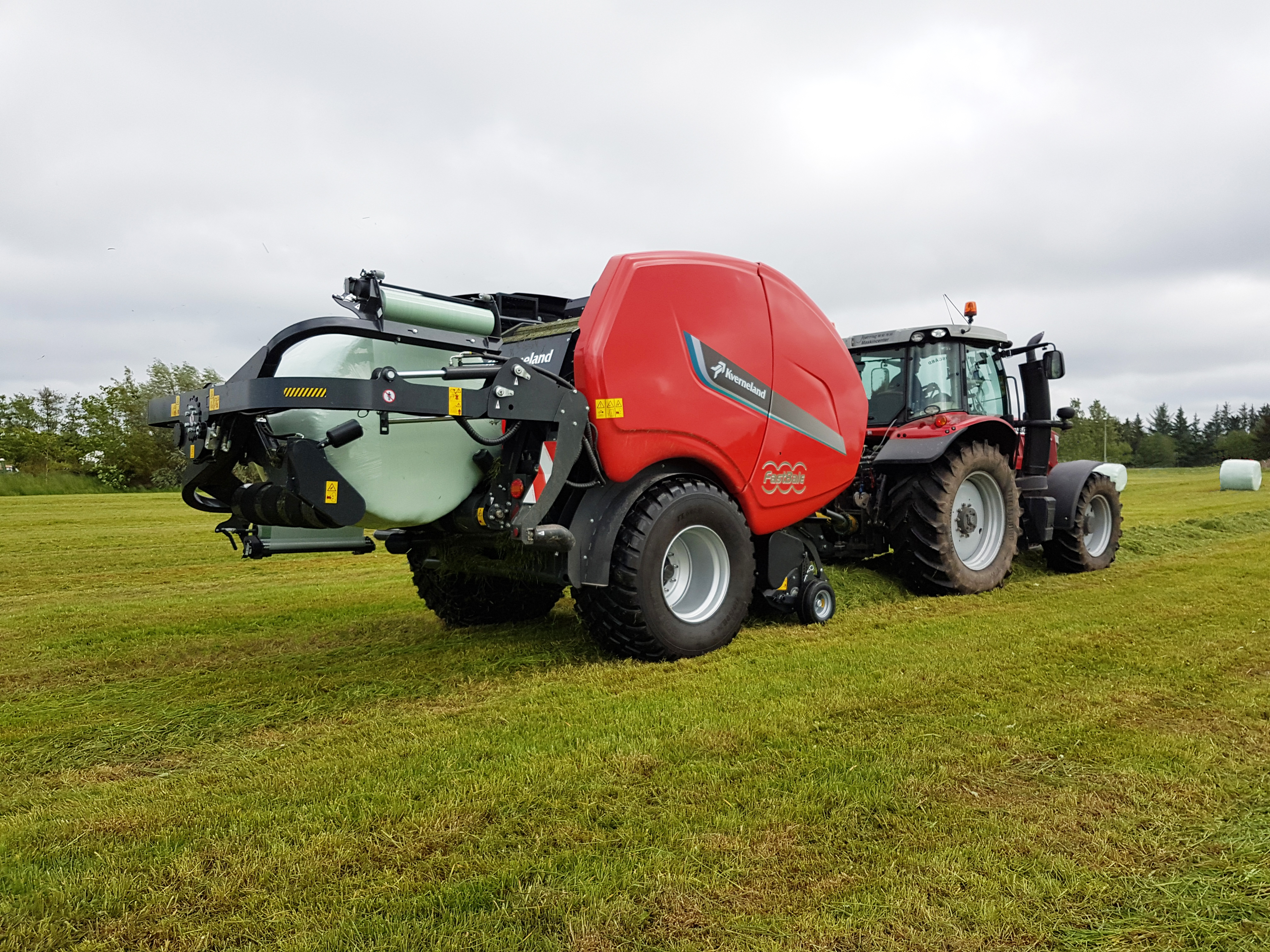

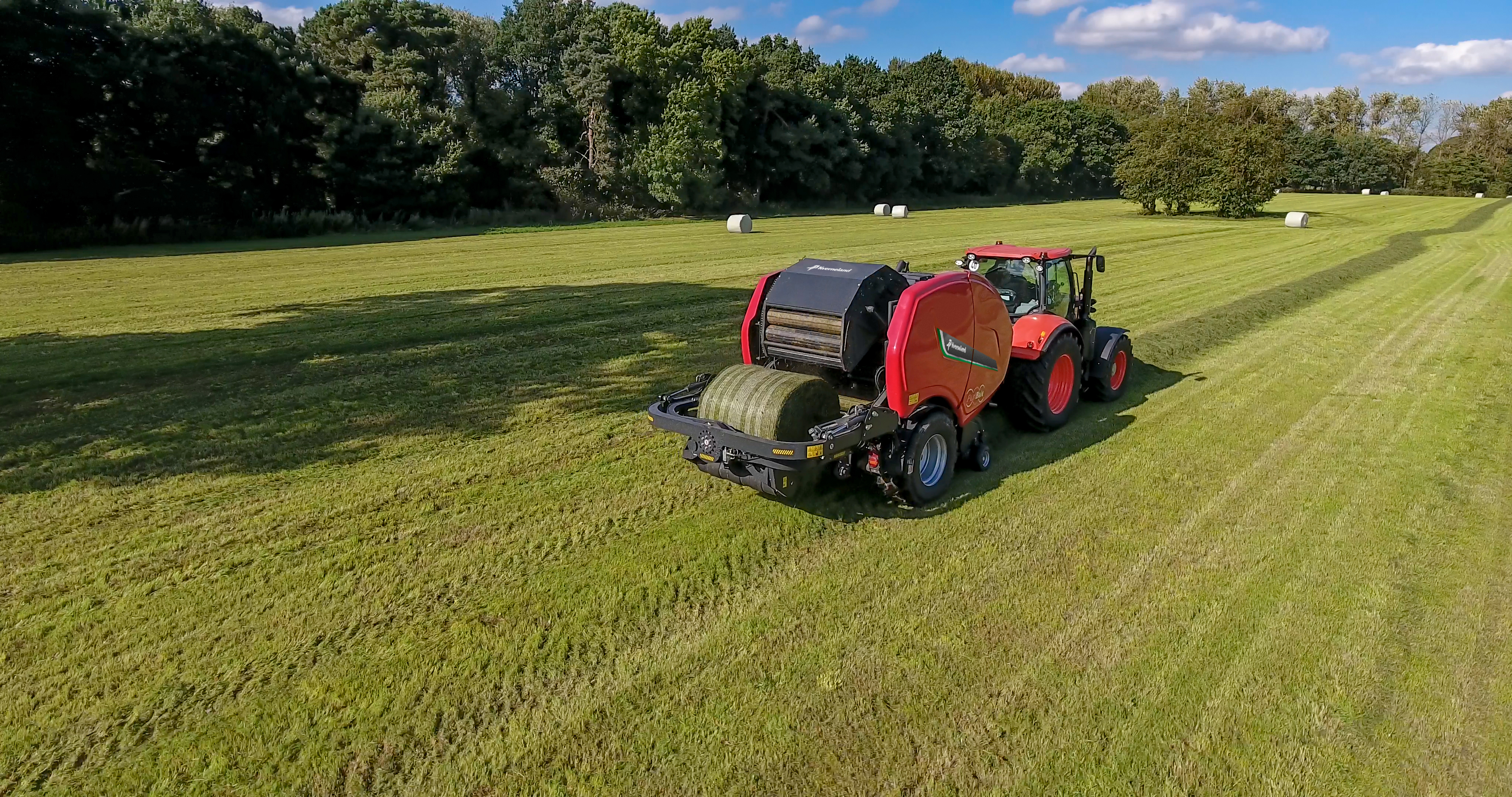

Kverneland FastBale Premium
Non-stop lis s pevnou komorou a integrovanou baličkou
Hlavní výhody
- Stroj je navržen se dvěma pevnými komorami s plnými válci
- Nonstop lisování a ovíjení pro maximální výkon
- 2,2m sběrač a obrovský vkládací rotor s 50 hroty Hardox
- Hladký přenos balíků a vysokorychlostní balicí systém
- Silná hnací soustava se sací převodovkou s 1000 ot.
Popis

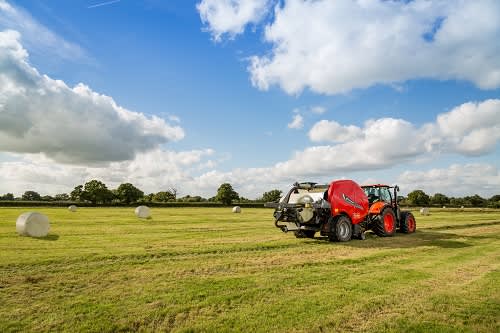

Non-Stop lisování a balení zajistí maximální zisk
Revoluční lis na kulaté balíky Kverneland FastBale s integrovanou baličkou je určený pro práci nonstop. Lisuje zcela automaticky bez nutnosti zastavovat po každém dolisování balíku v lisovací komoře a jeho vázání, což má vliv nejen na obrovský pracovní výkon (za hodinu udělá až 100 kompletně zabalených balíků do folie), ale i mimořádný komfort obsluhy. Důmyslná konstrukce, kdy jsou na jednom podvozku umístěny za sebou dvě komory a balička, umožnila vývojovému centru vytvořit extrémně krátký a kompaktní stroj, u nějž zemědělci ocení snadnou manévrovatelnost a stabilitu na svahu – což je na většině svažitých pozemcích, kde se v tuzemsku píce pěstuje – velice důležitý faktor.
Lis s 18 lisovacími válci je vybaven vkládacím rotorem o průměru 800 mm, na nějž navazuje řezací ústrojí s 25 jednotlivě jištěnými řezacími noži uloženými ve dvou skupinách. Toto chytré řešení je velice oblíbené díky možnosti řezat jednou skupinou nožů (13 ks), nebo druhou skupinou nožů (12 ks), aniž by obsluha vystoupila z traktoru (ovládání přes ovládací box). Dobrým standardem, jako u všech lisů Kverneland, je rovněž z kabiny traktoru ovládané, výklopné dno vkládacího kanálu pro jeho uvolnění v případě ucpání hmotou. Pevnou komoru lisu FastBale tvoří standardní velká komora a předkomora, která se nachází přímo nad plnicím rotorem. Předkomora je o třetinu menší než hlavní komora.

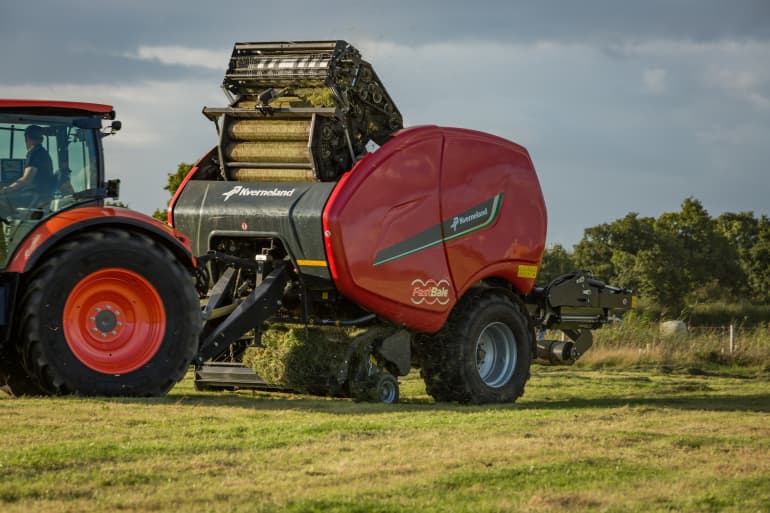

Lisování začíná standardní operací – slisováním prvního balíku v hlavní komoře. Jestliže je první balík zformován, tok materiálu se nezastaví jako u klasického lisu, ale je přesměrován do předkomory. Tím se umožní zabalení hotového balíku do sítě či fólie a jeho překlopení na balicí stůl baličky. Je-li předkomora plná, předlisovaná hmota se přesměruje do standardní komory, stejně jako tok materiálu od plnicího rotoru. A tady je balík dotvořen do konečného tvaru a požadované hustoty. A tak to jde stále dokola.
Vlastnosti
Jak pracuje FastBale
FastBale je vybaven dvěma lisovacími komorami - hlavní komorou o rozměrech 1,23 m šíře a 1,22 m průměru - a předkomorou s 2/3 velikosti hlavní komory. Lisování začíná obvyklým způsobem v hlavní komoře, která lisuje první balík. Jakmile je balík zcela slisován, místo toho, aby se muselo zastavit a spustit vázání, FastBale přesměruje tok plodin do předkomory. To umožňuje, aby byl balík v hlavní komoře vázán do sítě a po dokončení procesu vázání byl vyklopen na balicí stůl baličky. Když je předkomora naplněna na maximum své kapacity, je přicházející tok píce spolu s předlisovaným jádrem budoucího balíku překlopen do hlavní komory. Zde je balík lisován až na nastavenou hustotu stlačení a finální velikost šíře 1,26 m a průměru 1,27 m.
1. První balík je lisován v hlavní lisovací komoře konvenčním způsobem, dokud není dosažena požadovaná velikost a hustota slisování.
2. Když je balík úplně zformovaný, je tok píce odkloněn do předlisovací komory, zatímco se v hlavní komoře spustí vázání do sítě.
3. Zadní výklopná část hlavní komory se otevře a hotový balík se vlastní vahou vykulí přímo do balicího lůžka baličky.
4. Poté se balička zvedne do pracovní polohy a zahájí se proces balení. V té chvíli je předlisovací komora zaplněna asi z 93 %.
5. Tok píce nadále plní předlisovací komoru dokud není dosaženo požadované hustoty slisování píce. Hotový balík je zatím baličkou spuštěn na zem.
6. Tok píce je přesměrován do hlavní lisovací komory a současně je tam vyklopeno i předlisované jádro budoucího balíku.
Masivní vkládací rotor s velkou chutí

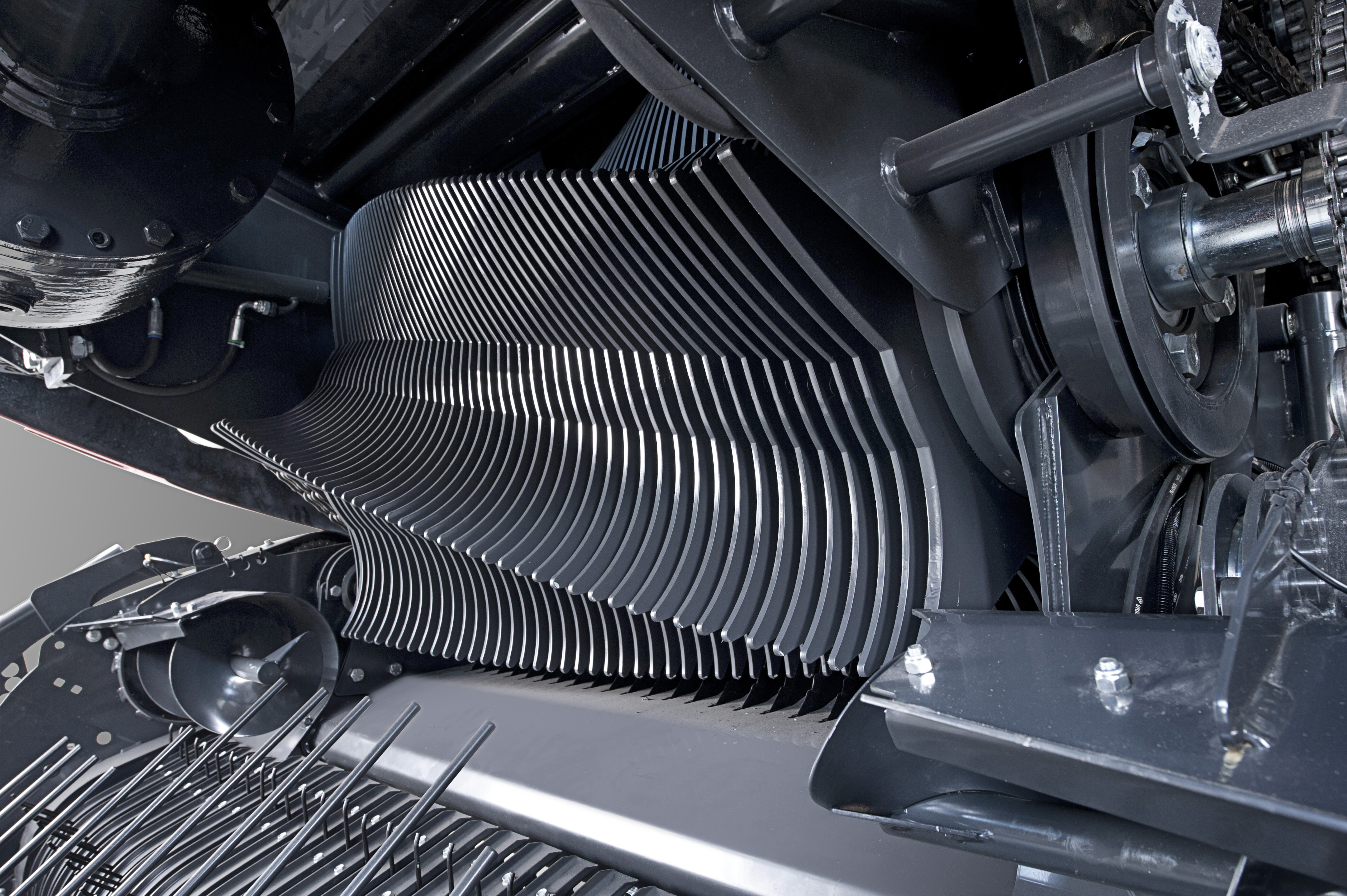

⌀ 800 mm osazený 50 Hardox® protlačovacími zuby dodává lisu FastBale bezkonkurenční kapacitu plnění. Vkládací rotor je uložen co nejblíže rotoru sběrače. Tak se výrazně zkrátila cesta píce a i ta nejkratší je bez problémů podávána od sběrače k vkládacímu rotoru. Řezací ústrojí je opatřeno 25 noži s vlnitým ostřím rozděleným do sekcí a umožňuje používat všech 25 nebo 14 sekcí nebo lisovat bez řezání. Hydraulicky ovládané výklopné dno lze při ucpání plnícího kanálu operativně snížit a dočasně zvětšit prostor pro průchod píce a opětovné uvolnění průchodu.

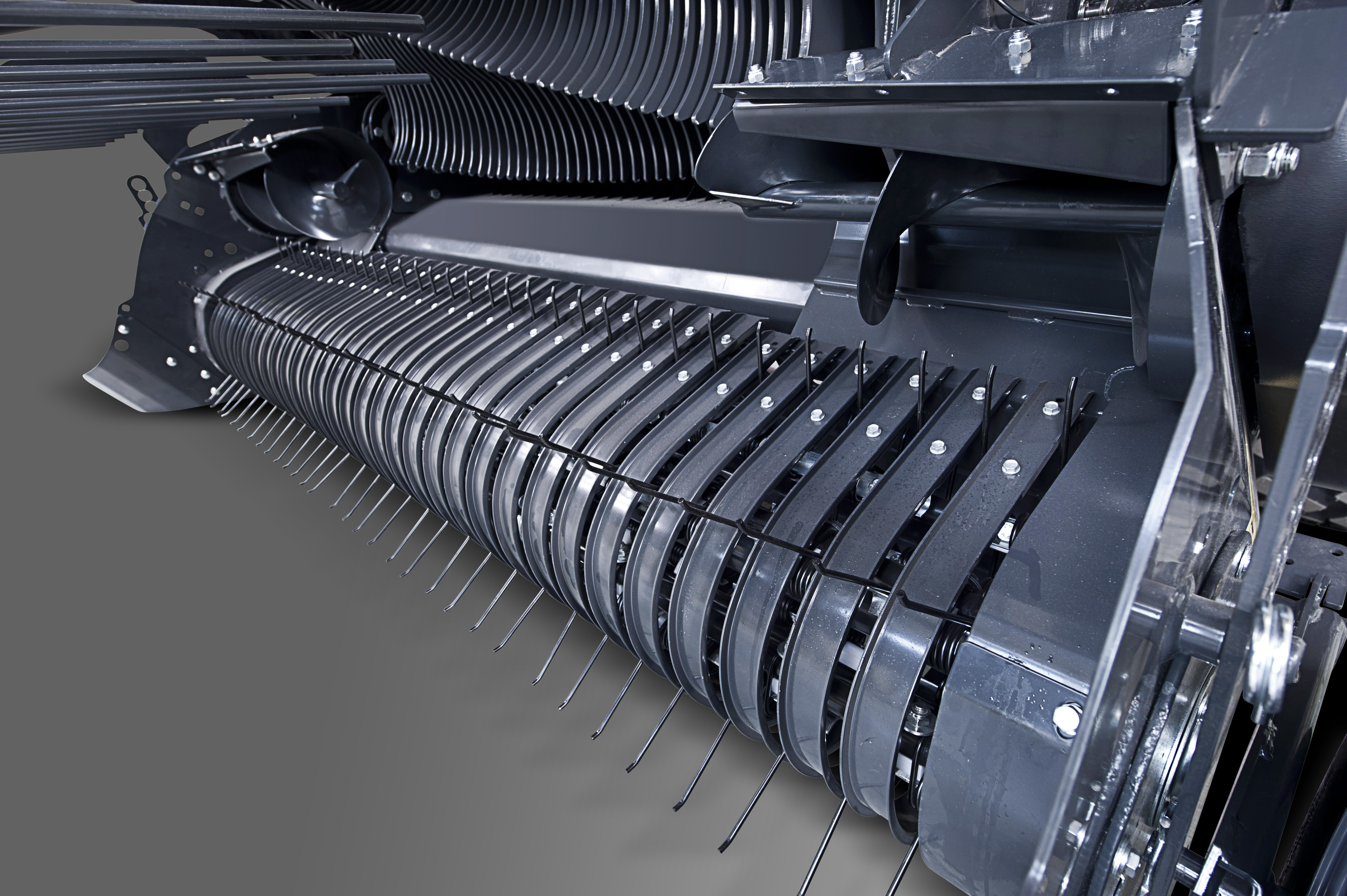

2,2 m extra široký sběrač
s pěti řadami prstů. Příčky nesoucí prsty jsou uloženy v ložiskách na obou stranách a vedeny vodícími drahami na pravé i levé straně. Rovněž pohon sběrače je řešen oboustranně. Proto se i při velkém objemu sbírané píce napětí rozloží rovnoměrně a nedochází ke zkrucování. Opotřebení dílů se snížilo na polovinu a životnost sběracího ústrojí se prodloužila o 50 %. Díky integrovanému pohonu kompaktních rozměrů nedošlo k nárůstu celkové šířky sběrače, a proto není nutné kopírovací kolečka sběrače demontovat nebo jakkoliv skládat při přejezdech po komunikacích.

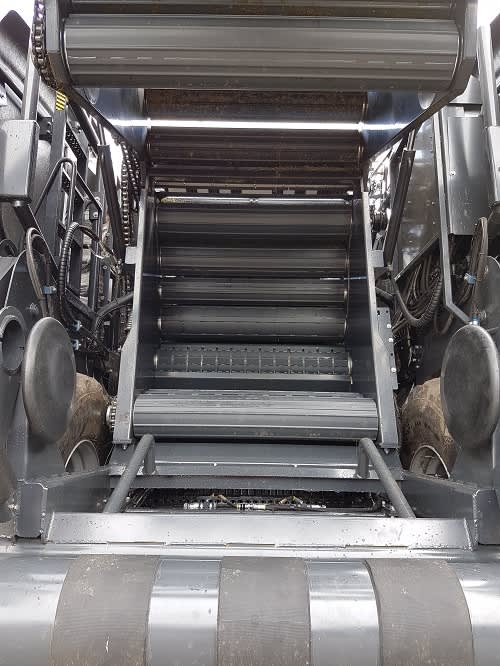

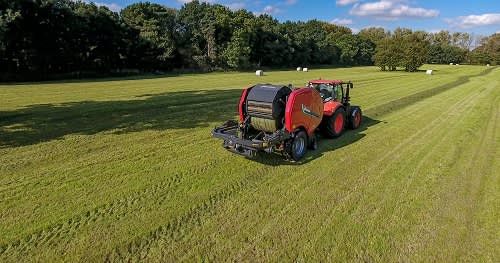

FastBale nepotřebuje žádný systém pro přesun hotového balíku z komory do baličky, tak jak to vidíme u ostatních výrobců. Balička je snížena, aby se do ní balík překulil pouze působením gravitace. Tím je eliminována potřeba jakéhokoliv transportního systému a další energie pro manipulaci s balíkem. Zároveň je toto pouhé vyklopení balíku daleko rychlejší než všechny používané systémy.
Další výhodou tohoto řešení je absence pohyblivých dílů, žádná údržba a 100% spolehlivost.

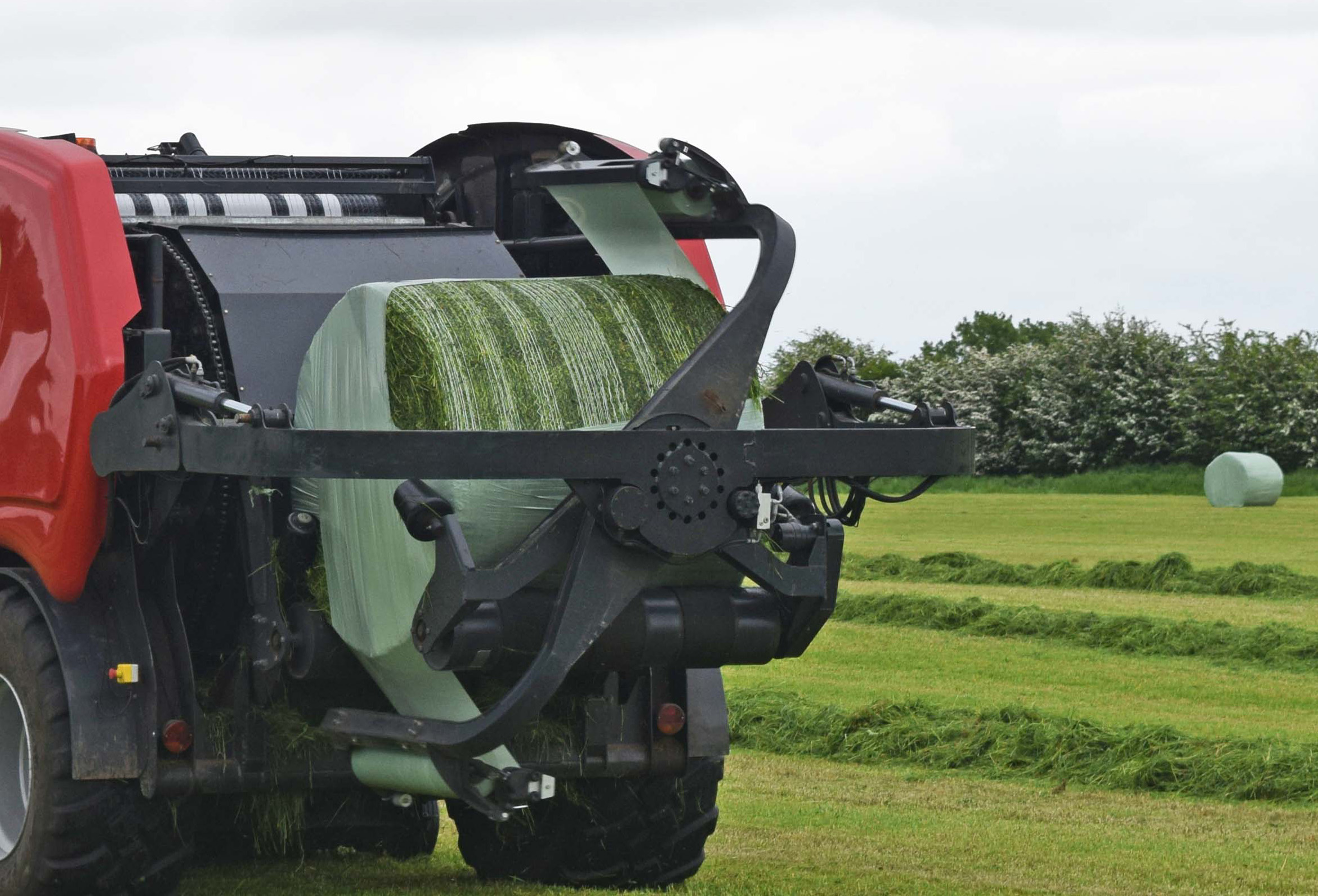

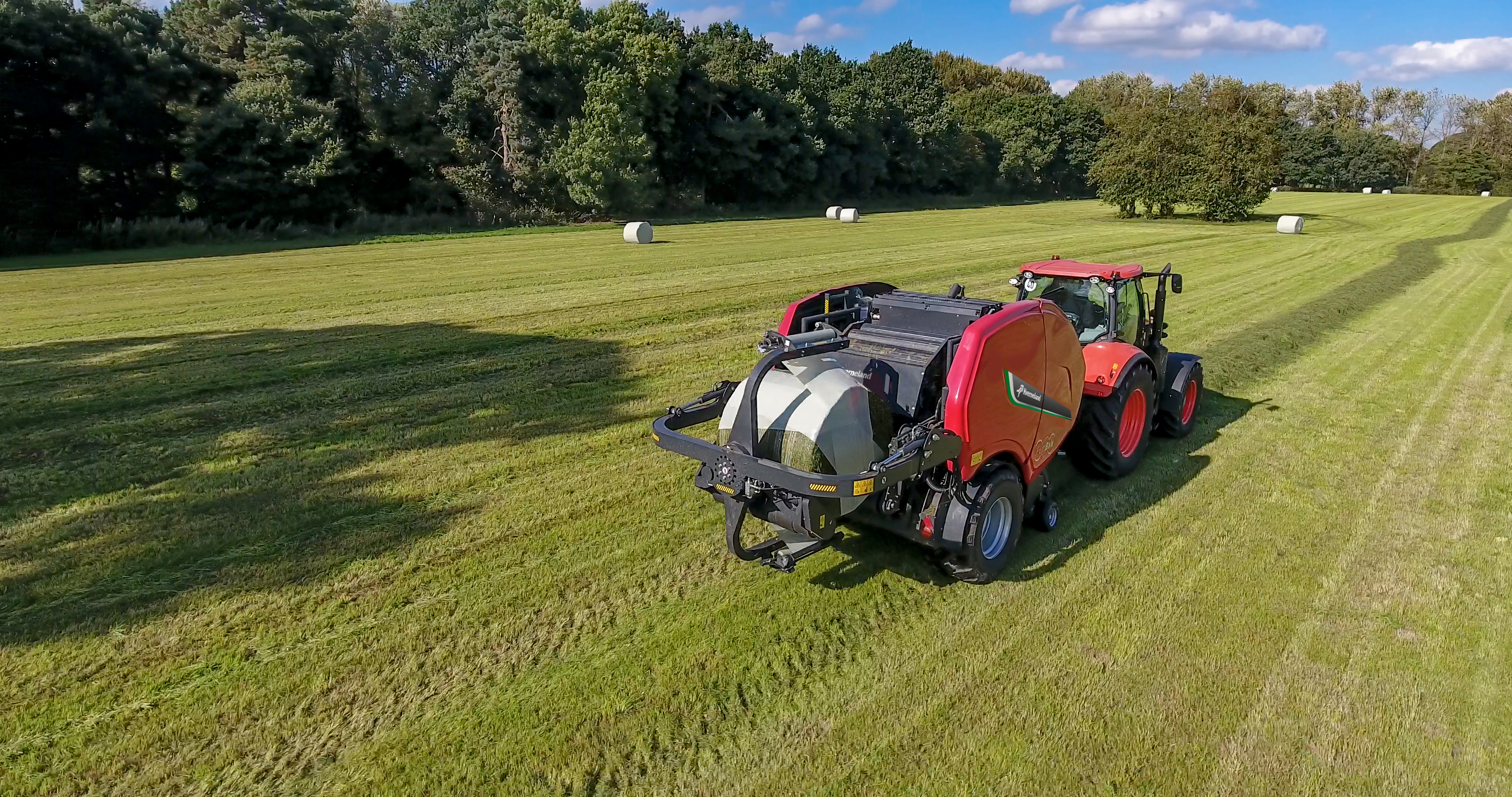

Rychlá a stabilní balička

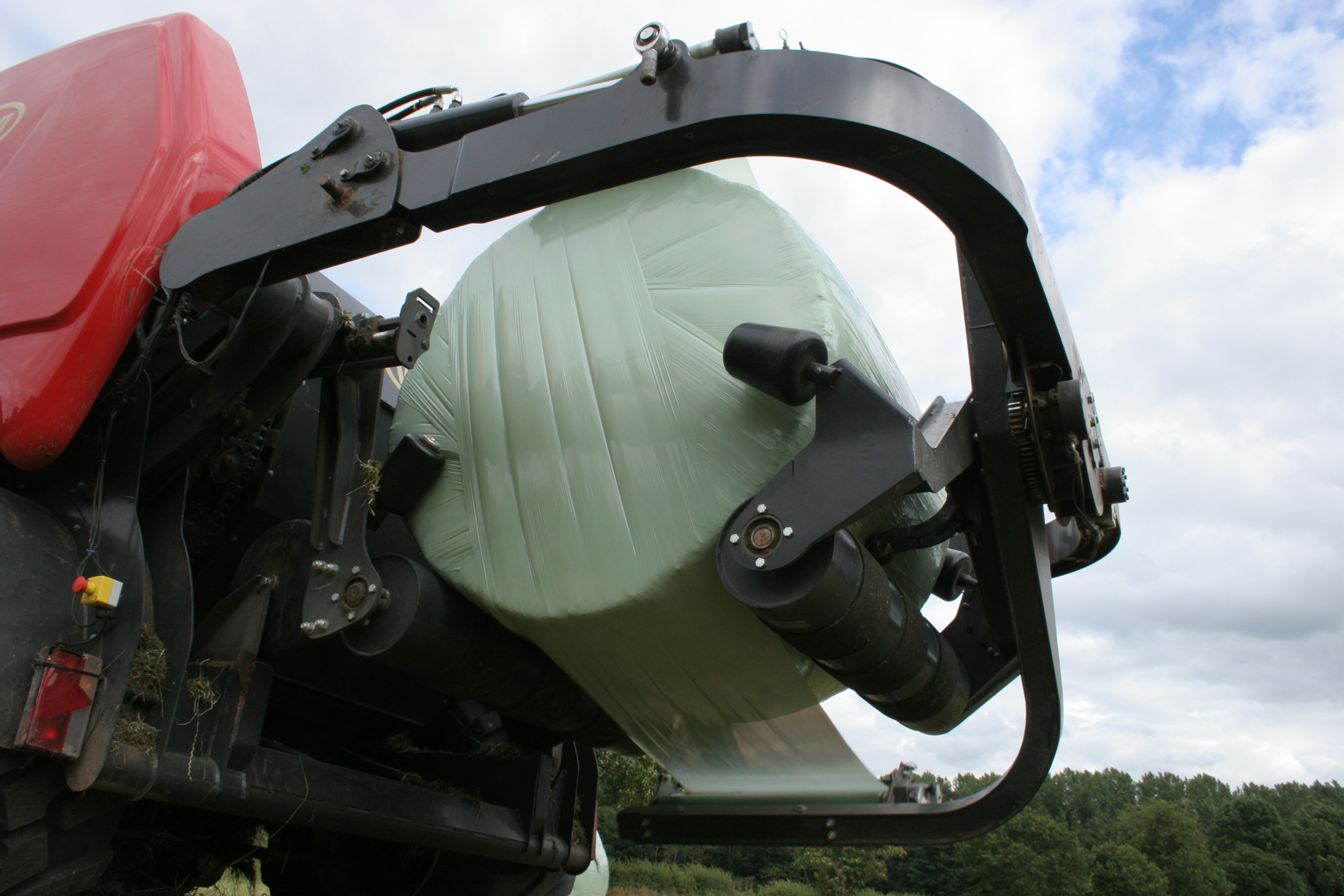

Dva satelity s otáčkami až 50 ot./min. jsou uloženy v utěsněném radiálním ložisku velkého průměru. Obíhají uvnitř rámu baličky, který je tak chrání a eliminuje nebezpečí ztráty balíku při práci na svažitých loukách. Díky stabilnímu usazení balíku probíhá ovíjení vyšší rychlostí a překrytí fólie je stejné.
Šetrné zacházení s fólií
Zařízení pro řezání fólie nejprve shromáždí a uchytí fólii z celé šíře a po té ji odřízne. Nebezpečí přetržení fólie se tak sníží na minimum a fólie je bezpečně držena pro start dalšího balícího cyklu.

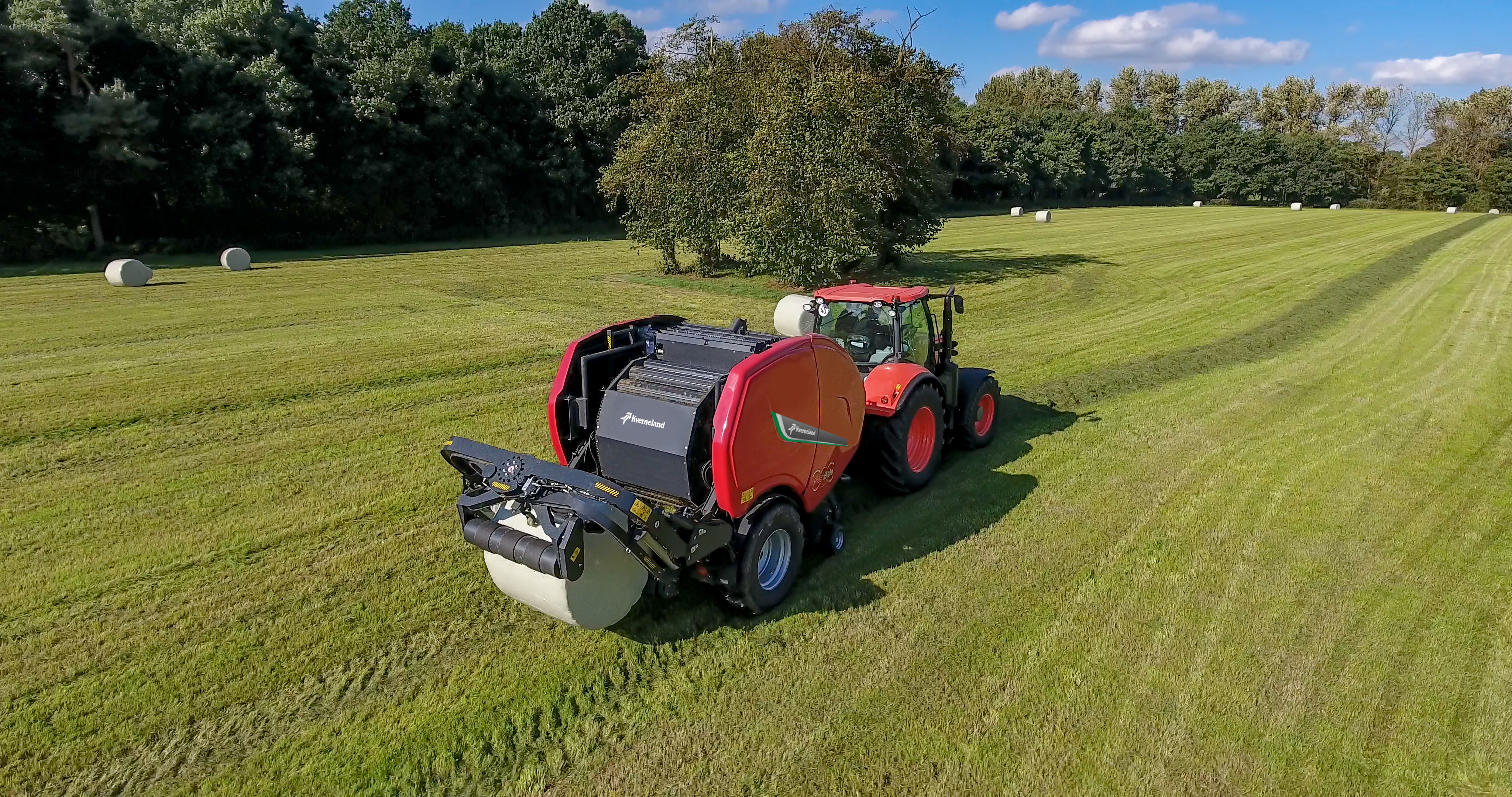

Unikátní je metoda odložení balíku, při které se celá balička sníží a balík je šetrně spuštěn na zem. Poškození fólie protržením je minimální. Menší je i nebezpečí odkutálení balíku na svažitém terénu, protože balík nezíská vyklopením žádnou hybnost.

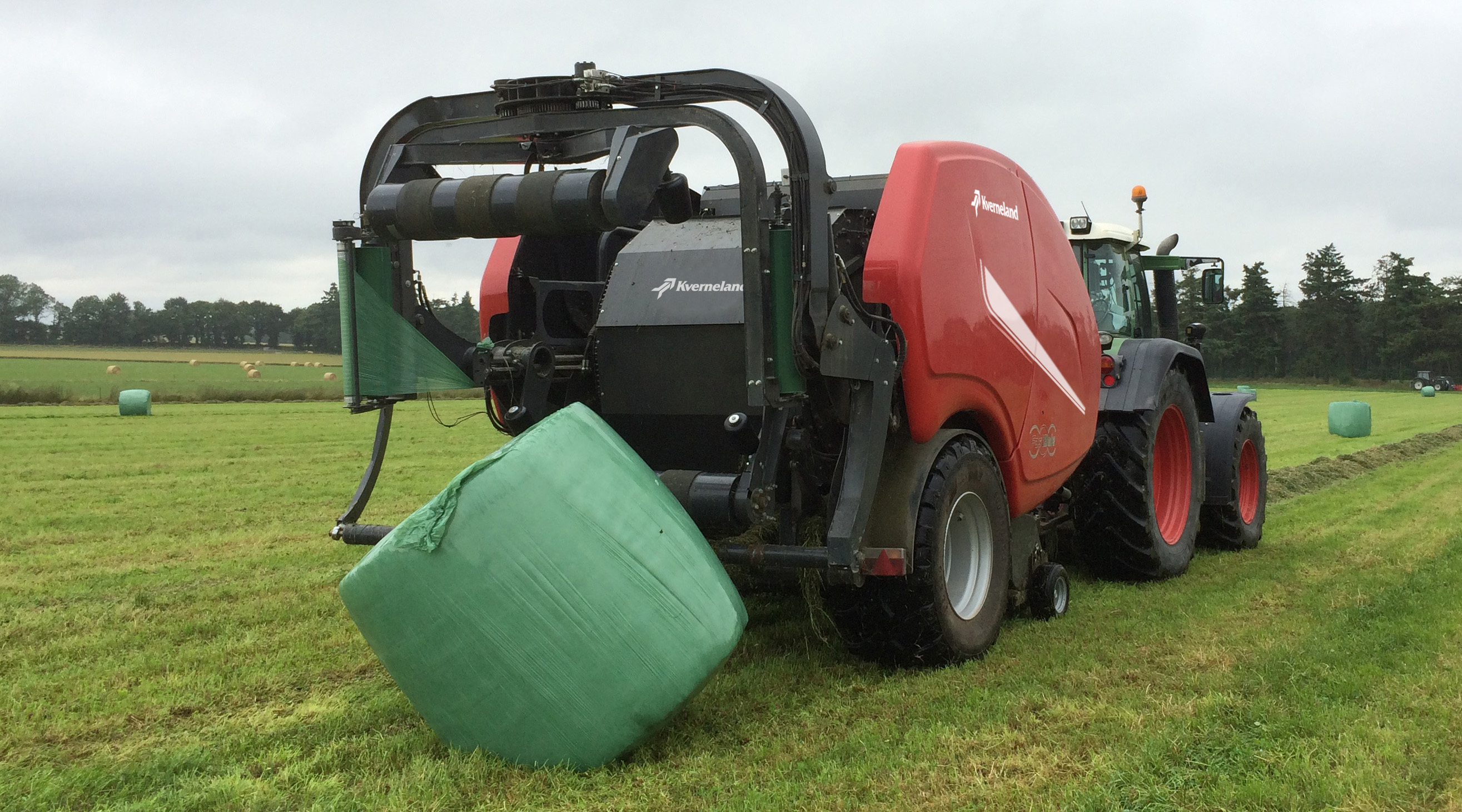

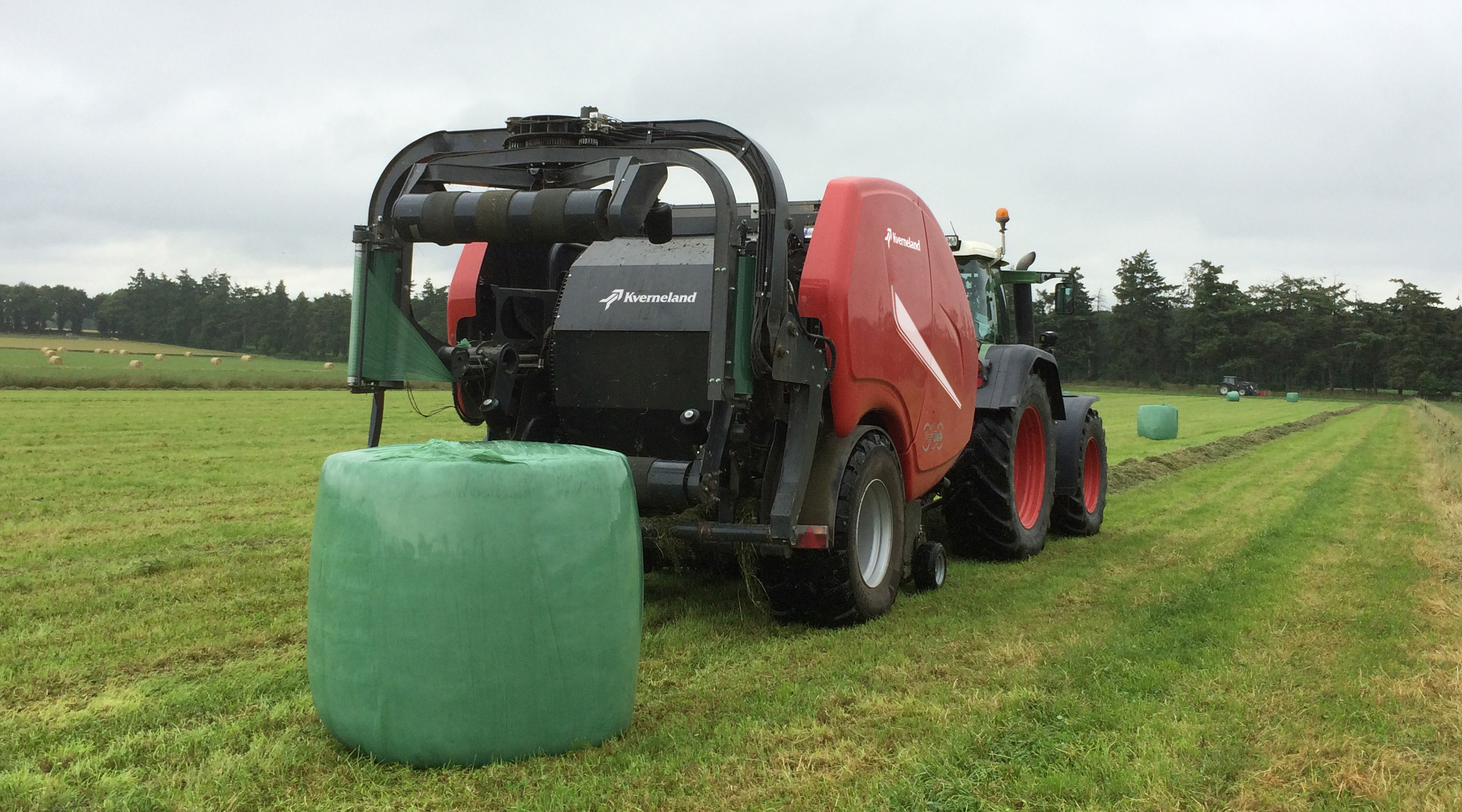

Na přání dodávaný překlápěč balíků využívá pohyb nahoru vyklápějícího se zadního rámu baličky a za nepřerušeného pohybu soupravy překlápí balík na jeho podstavu.
Jde o velmi inteligentní a zároveň kompaktní řešení. Během procesu balení balíků je překlápěč balíků uložen pod přední částí baličky. Díky tomuto řešení nemusí být překlápěč balíků složen a před použitím rozložen. Tím se snižují prostoje a náročnost obsluhy.
Není-li překlápěč balíků používán, může být ponechán na místě, zajištěn a deaktivován. To umožňuje, aby balíky byly vypouštěny obvyklým způsobem.

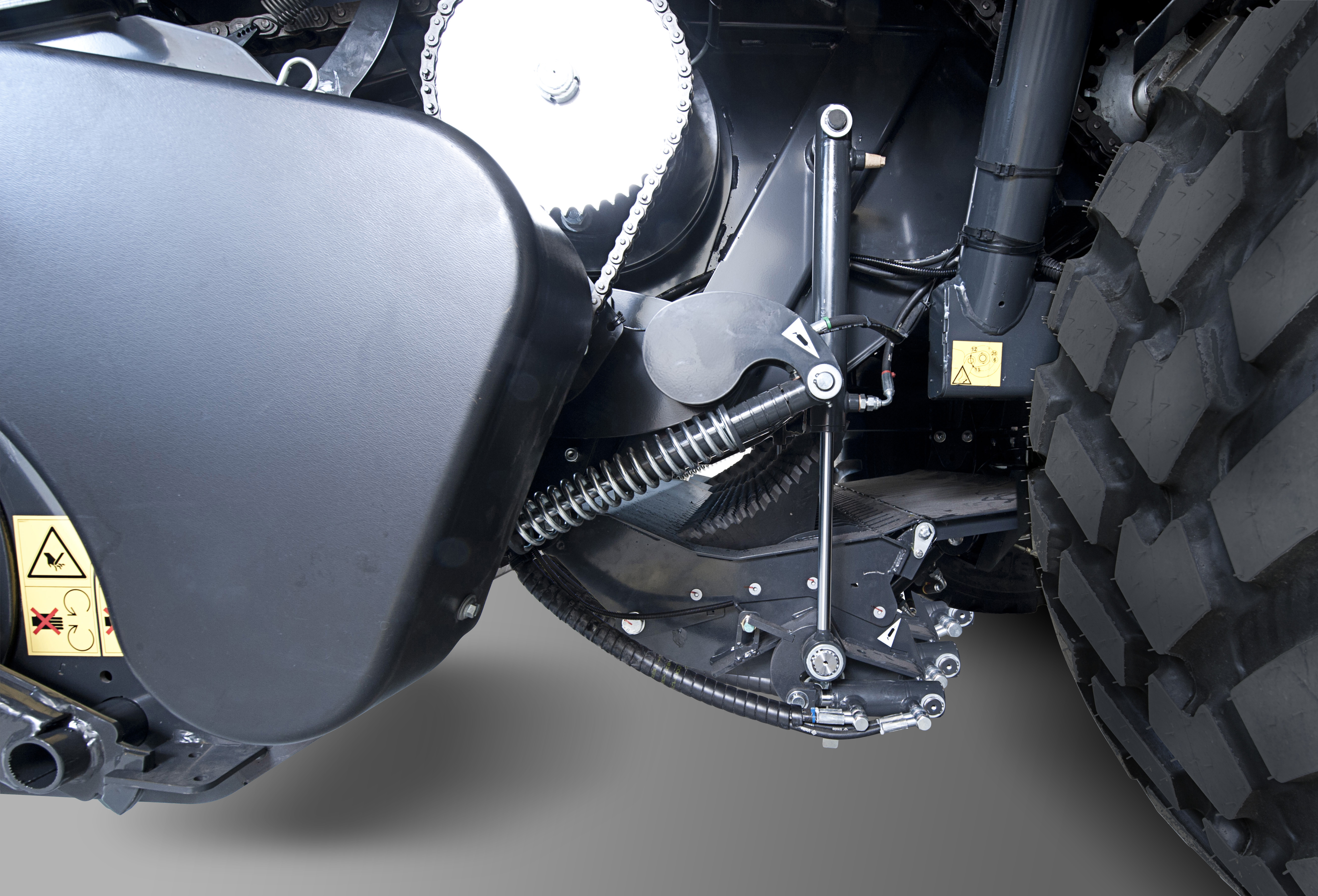

Bohatě dimenzovaný pohon
FastBale je osazen vysoce výkonným pohonem, který je navržen pro dlouhodobou životnost a desítky tisíc vyrobených balíků. FastBale disponuje vstupními otáčkami 1 000 ot/min, což snižuje zatížení točivým momentem na spojce vývodového hřídele traktoru.

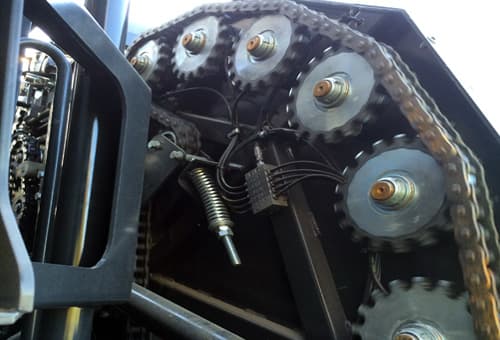

Pohon válců lisovacích komor je zajištěn válečkovými řetězy o rozměru 1¼ “, zatímco pohon rotoru je řešen řetězem duplex 1¼ “. Všechny lisovací válce jsou uloženy ve válečkových ložiskách o průměru 50 mm, s dvouřadými na straně pohonu.

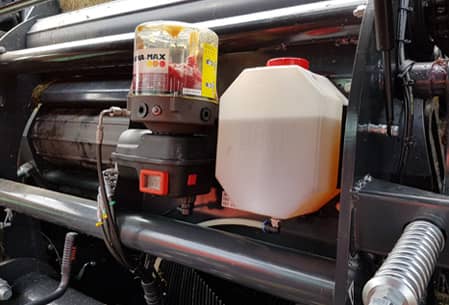

Ložiska lisovacích válců a vkládacího rotoru jsou mazány automatickým mazacím systémem. Řetězy jsou také opatřeny automatickým systémem s individuálně nastavitelnou intenzitou pro každý řetěz.
To nejlepší v kompaktním balení

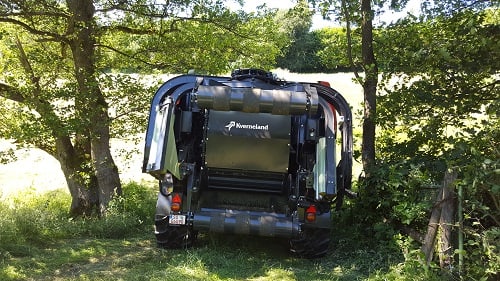

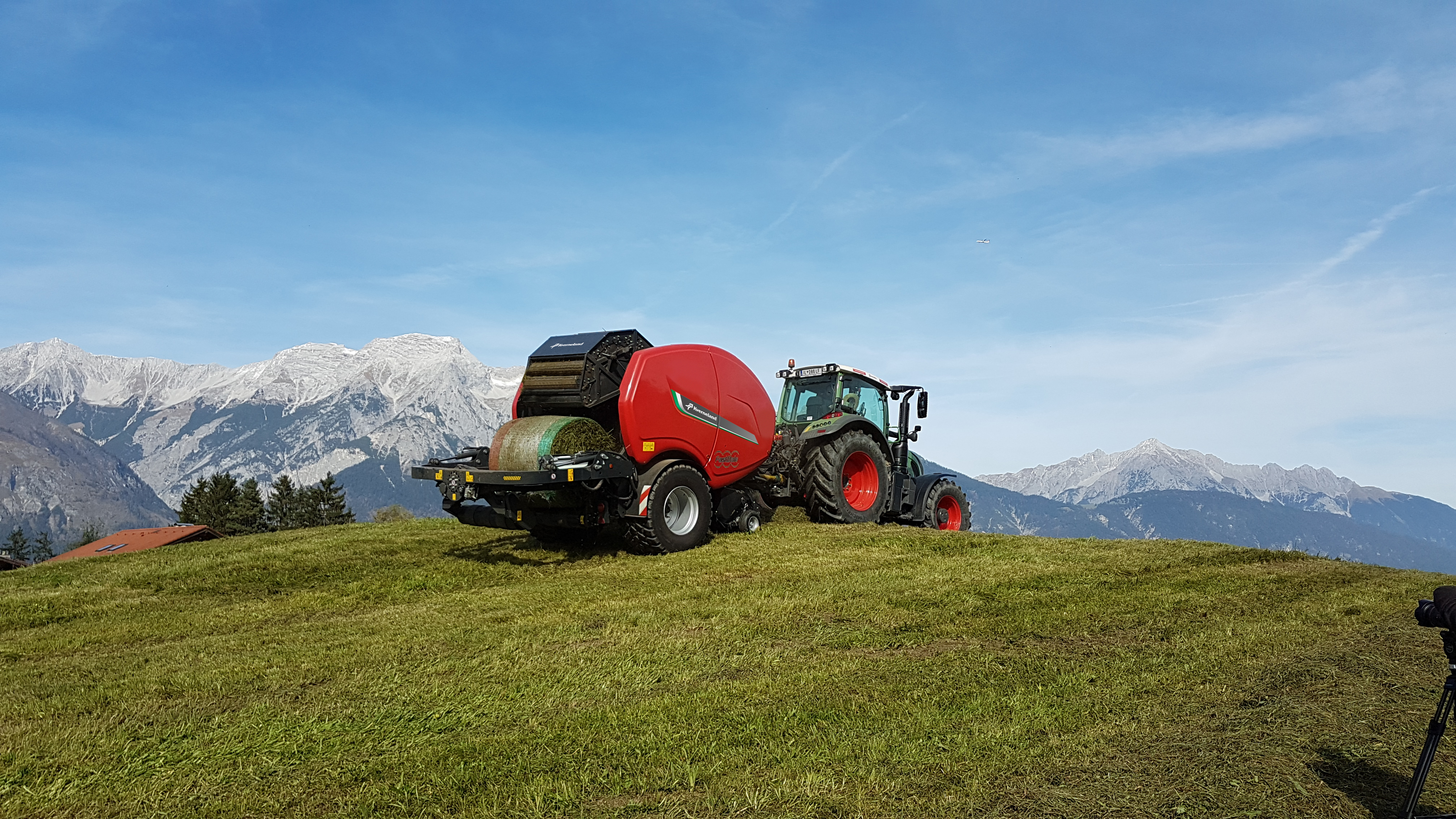

Navzdory tomu, že FastBale je kombinace lisu a baličky, má celkové rozměry menší než podobné koncepce konkurenčních výrobců. Jeho malé rozměry jsou velkou výhodou pro snadnou přepravu po komunikacích s nijak neomezující přepravní šířkou pouze 2,76 m (platí pro kola s pneumatikami rozměru 600/55-26.5).

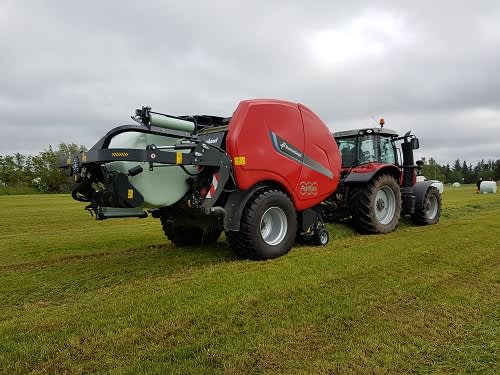

Koncept baličky přispívá ke kompaktnosti FastBale jako celku. Během přepravy je stůl baličky a satelity sklopeny nahoru do svislé polohy, což značně snižuje celkovou délku soupravy. Balička nepřesahuje obrys lisu, a tak není problém projíždět úzkými cestami. Minimální zadní převis a značná světlost umožňuje snadný přejezd z komunikací na pole.

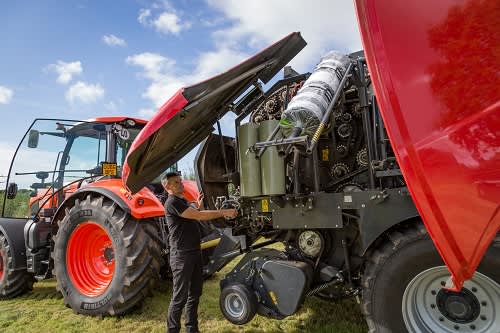

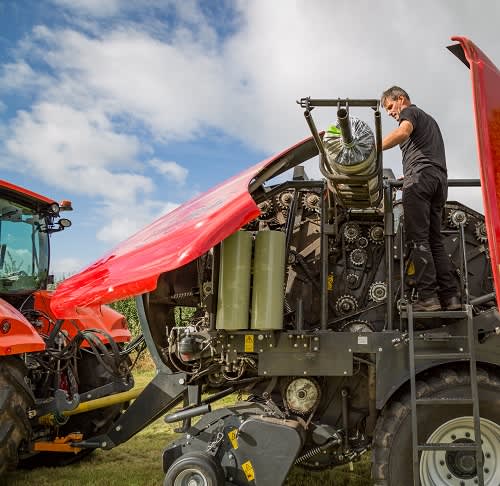

FastBale je vybaven hydraulicky ovládaným držákem zásobní role sítě umožňujícím snadné zavedení role sítě do pracovní pozice. Po zvednutí do vodorovné polohy obsluha pouze přesune roli z jedné hřídele na druhou. Další náhradní role sítě může být vložena do zásobníku.
Pohodlná výměna role

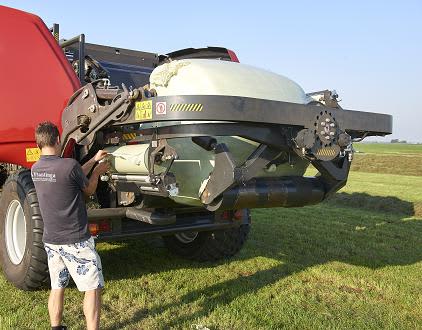

Výměna prázdných rolí fólie za plné není složitá. Stisknutím tlačítka dálkového ovladače pro pomalé otáčení satelitů si postupně natočíte satelitní ramena do polohy, která vám vyhovuje. Obě role mohou být vyměněny ze stejného místa, bez nutnosti obcházet baličku.
Kapacita 10 rolí
2 role fólie jsou nasazeny v pracovní pozici v satelitech, dalších 8 rolí je připraveno v zásobním držáku.
Během normálního provozu pracuje systém FastBale plně automaticky, dokonce i automatické dokončení hotového balíku může být při práci na svažitém pozemku kdykoliv přepnuto na manuální ovládání.

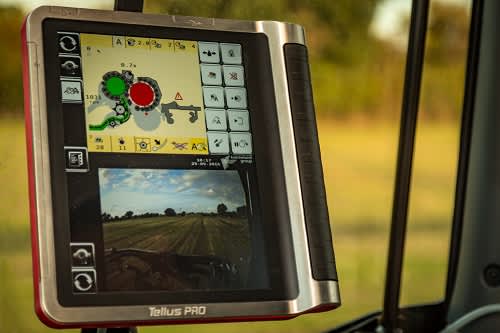

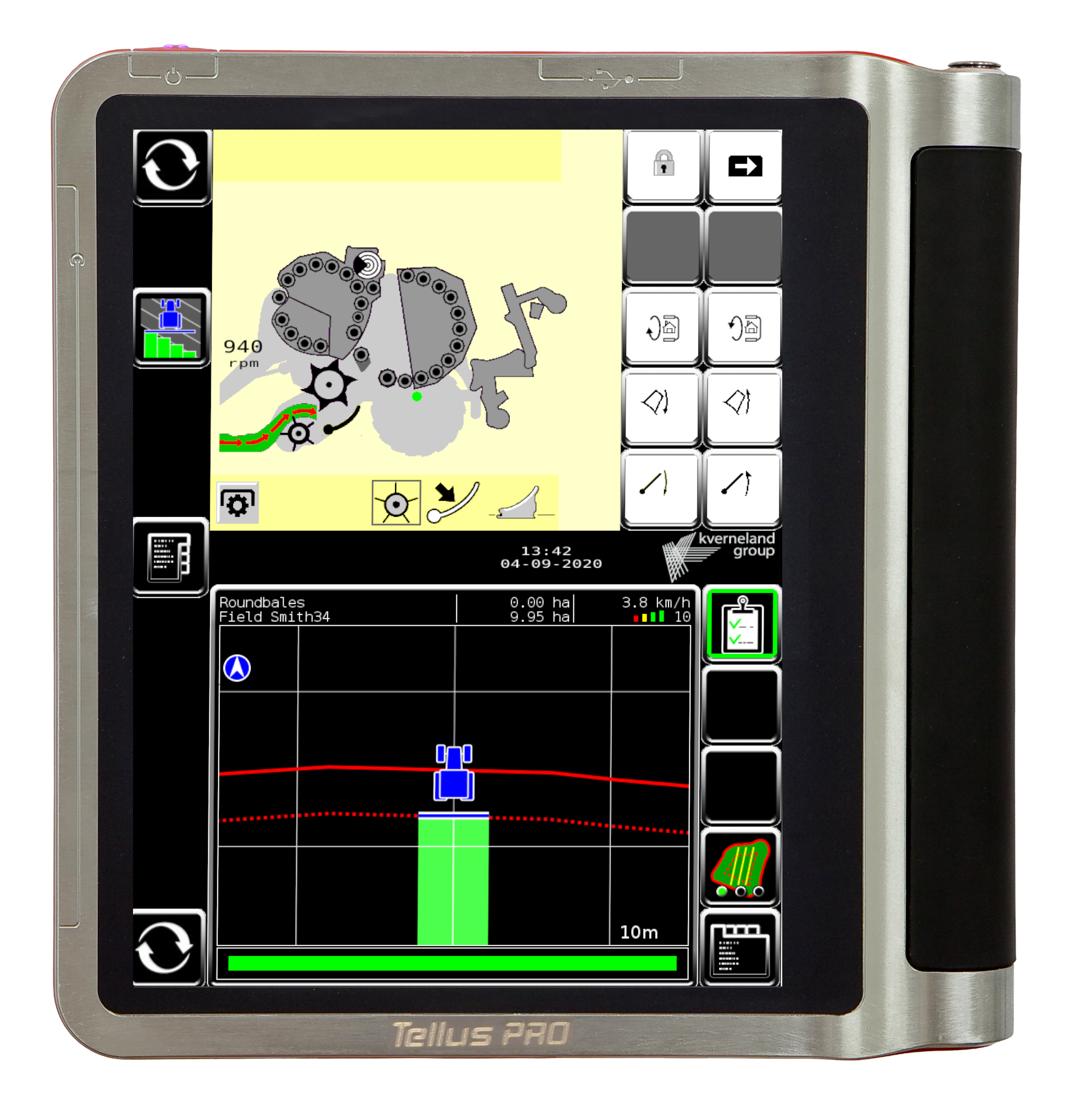

S FastBale vybavenýn terminálem Tellus GO nebo volitelným terminálem s duální obrazovkou Tellus Pro je obsluha plně informována animovaným displejem zobrazujícím stav v reálném čase jak pro předkomoru, tak pro hlavní lisovací komoru a baličku. Obsluha má přehled o každém stádiu lisovacího procesu, což umožňuje využít výkonovou kapacitu FastBale na maximum.
FastBale je extrémně všestranný a jak lisování tak balení může pracovat nepřetržitě. Nebo může jen lisovat v seně a ve slámě s baličkou ve zdvihnuté poloze s balíky vyklápěnými z hlavní lisovací komory přímo na zem.
Kamera IsoMatch Eye s výhledem na baličku v kombinaci s volitelným duálním terminálem Tellus Pro umožňuje operátorovi v dolní polovině obrazovky kontrolovat proces balení a bezpečné odložení
hotového balíku na zem.
Precizní zemědělství

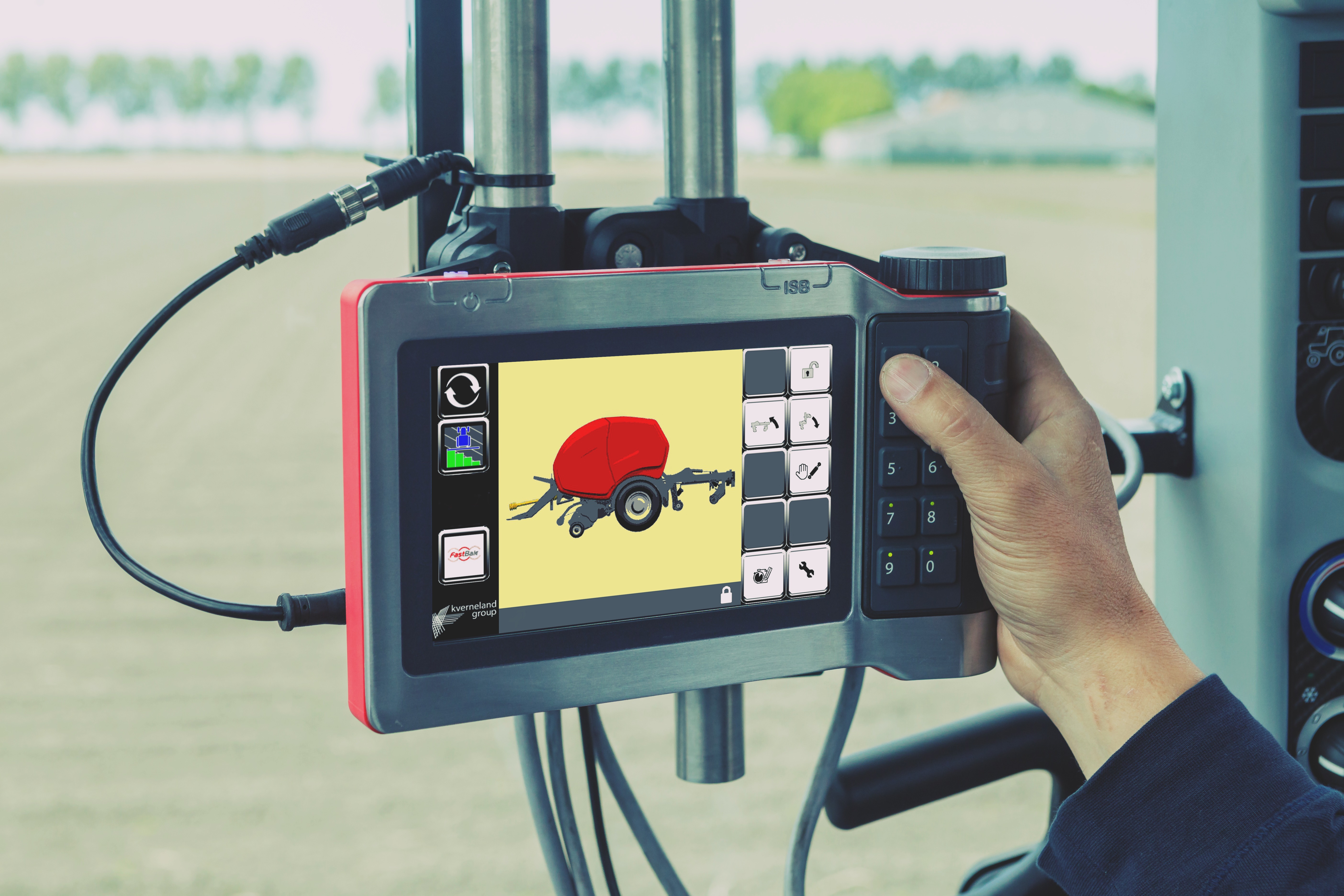

IsoMatch Tellus GO+
Při rozhodování o koupi zařízení není vždy jednoduché nalézt optimální řešení v široké nabídce současného trhu. Technologie se rychle vyvíjejí a traktory a nářadí jsou stále více vybaveny špičkovou elektronikou. Rozumíme této složitosti a snažíme se vám poskytnout jednoduchá zemědělská řešení. Proto jsou tyto cenově výhodné univerzální terminály ISOBUS, IsoMatch Tellus PRO a IsoMatch Tellus GO+ vyrobeny pro snadné ovládání strojů a efektivní hospodaření.

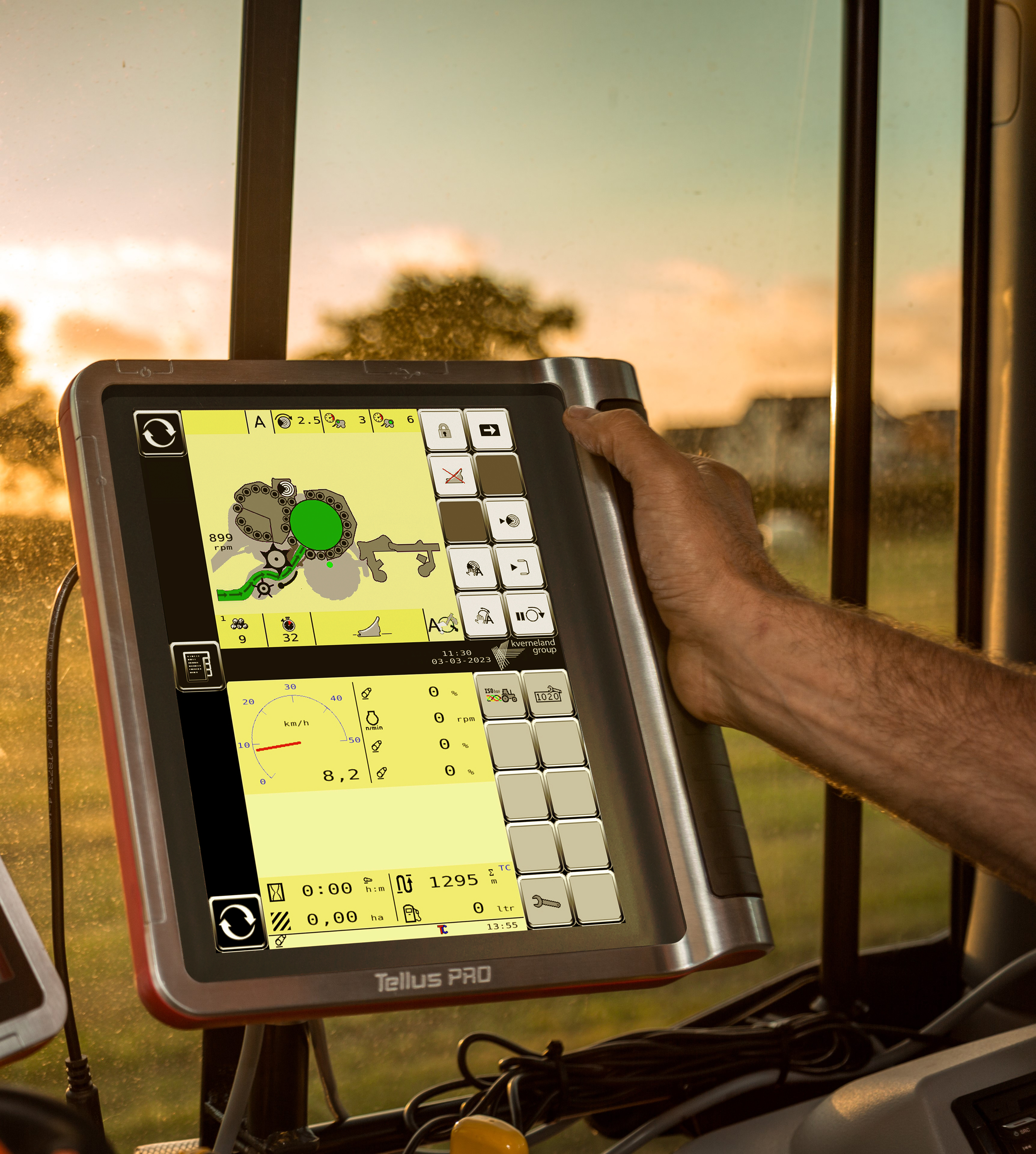

Díky pokročilým hardwarovým a softwarovým funkcím představuje IsoMatch Tellus PRO optimální řešení pro přesné zemědělství a představuje komplexní řídicí systém v kabině traktoru.
IsoMatch Tellus PRO je centrem pro připojení všech strojů ISOBUS a platformou pro provoz aplikací přesného zemědělství. Nabízí vše, co zemědělec potřebuje, aby mohl maximálně využít své stroje a plodiny, a také úspory nákladů na hnojiva, chemikálie a osivo díky automatickému sekčnímu řízení a regulaci proměnné dávky. Díky jedinečné funkci dvou obrazovek poskytuje zemědělci možnost zobrazit a ovládat dva stroje a procesy současně.
Práce je jednoduchá. Mějte vše pod kontrolou.
Tellus GO+ je speciálně vyvinutý pro snadné ovládání stroje. Zemědělec má plnou kontrolu nad strojem přesně tak, jak chce. Stroj snadno nastavíte pomocí softwarových tlačítek přes 7palcový dotykový displej. A pro optimální ovládání během jízdy stačí použít pevná tlačítka a otočný přepínač. Ovládání nářadí nebylo nikdy tak snadné.
Toto může být váš první krok k preciznímu zemědělství
IsoMatch Tellus GO+ umožňuje snadné ovládání jakéhokoli stroje ISOBUS z kabiny traktoru. IsoMatch GEOCONTROL vám umožní dosahovat vyšších výnosů, snižovat náklady a vykonávat práci s menšími obtížemi. Tento licenční klíč je rozdělen na dvě části: Section Control a Variable Rate Control, které jsou k dispozici v obchodě IsoMatch. Nyní si můžete zakoupit konkrétní funkce, které potřebujete.
IsoMatch MultiEye je příslušenství pro připojení více kamer k univerzálním terminálům IsoMatch.
Pomocí IsoMatch MultiEye můžete k terminálu IsoMatch Tellus nebo IsoMatch Tellus GO+ připojit více kamer. Mezi kamerami lze snadno přepínat bez nutnosti další obrazovky v kabině traktoru. Noční vidění s integrovanými LED diodami vám umožňuje úplnou kontrolu a viditelnost celého provozu stroje ve dne i v noci. To zvyšuje bezpečnost při couvání stroje nebo manévrování kolem překážek.
INTELIGENTNÍ
Můžete připojit až čtyři kamery IsoMatch Eye a snadno přepínat mezi kamerami pomocí dálkového ovládání, které je součástí standardní výbavy.
EFEKTIVNÍ
Plná kontrola a přehled nad celým provozem stroje z libovolné strany.
SNADNÉ
Noční vidění s integrovanými LED diodami zvyšuje bezpečnost při couvání nebo manévrování kolem překážek.
Technické údaje
Technické údaje
Stáhnout prospektRozměry balíku |
Vkládací systém |
Vázání |
|
FastBale Premium |
1,26 x 1,27 m |
800 mm vkládací rotor s 25 řezacími noži |
Síť nebo fólie |
