u-drill plus 6001
Kverneland u-drill - univerzální secí kombinace
Kombinovaný model secího stroje na obilí a hnojiva - tažená univerzální secí kombinace provádí přípravu půdy k setí, urovnání, utužení, výsev a aplikaci hnojiva v One-passu.
Hlavní výhody
- Vysoká pracovní rychlost (10 – 18 km/h) Snadná manipulace a údržba
- Přesné umístění osiva a hnojiva
- Plně kompatibilní s ISOBUS
- Snadná manipulace a údržba
Popis
Model Kverneland u-drill plus doplňuje skupinu produktů univerzální secí kombinace. U-drill plus provádí přípravu seťového lůžka, urovnání, utužení, setí a hnojení v jednom přejezdu.
Zkratka "plus" označuje přídavnou funkci verze pro osivo a hnojivo, která umožňuje aplikovat buď osivo a hnojivo, nebo alternativně dva různé druhy osiva současně. Se secím strojem Kverneland CD-botka jsou možné dvě různé šířky řádků: 12,5 cm a 16,7 cm. Zásobník má objem 4200 l a je podélně rozdělen (čelně a vzadu v poměru 40:60), přičemž na obou stranách jsou dvě dávkovací ústrojí. Je vybaven tlakovým systémem zásobníku.
U-drill je plně kompatibilní se sběrnicí ISOBUS a je připraven pro systém GEOCONTROL za účelem řízení aplikační dávky a vypínání poloviční šířky.
Kverneland u-drill plus: vysoká rychlost, maximální výkon a pohodlí obsluhy.
Secí stroj Kverneland u-drill je zkonstruován pro vysokou rychlost setí a maximální výkon, přičemž kombinuje efektivitu s komfortem obsluhy. Výsevní ústrojí u-drill, které je navrženo s co nejnižší hmotností a vyžaduje relativně malou tažnou sílu, poskytuje konzistentní a kvalitní výsledky i při vyšších pracovních rychlostech.
Přesné ovládání na dosah ruky
Hloubku setí i přítlak botek lze centrálně nastavit stisknutím tlačítka přímo z kabiny traktoru. Tím je zajištěno přesné uložení osiva, optimální založení porostu a snadná obsluha pro zemědělce za všech podmínek.
Efektivní a pro obsluhu přívětivá konstrukce
Secí stroj u-Drill lze rychle nastavit, přičemž všechna základní nastavení se ovládají prostřednictvím displeje v kabině. Od snadné kalibrace až po nastavení na poli - obsluha může těžit z jednoduchého, efektivního a uživatelsky přívětivého ovládání.
Díky možnosti nastavení hloubky setí, přítlaku botek a automatickému řízení souvratí za chodu poskytuje u-senátor Kverneland úsporu času i efektivitu nákladů. Zemědělci mohou dosáhnout bezpečného a přesného setí a zároveň maximalizovat produktivitu pole.
Dokonalá rovnováha mezi rychlostí a přesností
Díky kombinaci vysokorychlostního setí, maximálního výkonu a technologie přesného zemědělství je secí stroj Kverneland u-drill ideálním řešením pro moderní zemědělství, které pomáhá zemědělcům zvýšit efektivitu, snížit náklady a dosáhnout trvale vysokých výnosů.
Vlastnosti
Vlastnosti
- ELDOS je poháněn elektricky pomocí e-bas a e-com, edice e-com je plně kompatibilní s ISOBUS, e-bas funguje jako samostatně řízený systém.
- GEOCONTROL pomocí signálu GPS je možný, což zabraňuje dvojímu výsevu.
- Speciální senzory zajišťují funkčnost z kabiny traktoru.
- Dodává se pět standardních rotorů: pro jemné a velké osivo nebo hnojivo.
- Výměna rotorů se provádí snadno a rychle bez použití nářadí.
- Je možné aplikovat dávky od 1 do 400 kg/ha (v závislosti na pracovní rychlosti a šířce záběru).
- Dávkovací ústrojí je vždy snadno přístupné.
Kalibrace
- Velmi jednoduchá kalibrační zkouška díky samostatnému vedení osiva.
- Dálkové ovládání umožňuje řidiči ovládat proces kalibrace na dávkovacím ústrojí.
- Není třeba seřizovat žádné převodové stupně. Řidič jednoduše zadá požadované hodnoty do terminálu, stiskne jedno tlačítko pro spuštění na dávkovacím ústrojí a to je vše.
- Kalibrace se provede automaticky.
- Kalibrační klapka s integrovaným hradítkem zabraňuje vniknutí osiva do hadice.
Kverneland Sync - Implementační brána
Vždy připojen - snadno a přímo
S Kverneland Sync je váš secí stroj neustále připojen k online službám společnosti Kverneland. Systém Kverneland Sync, navržený pro efektivitu a jednoduchost, představuje významný pokrok v oblasti konektivity a produktivity v zemědělství. Bezproblémová integrace secího stroje ISOBUS s digitálními nástroji vám umožní maximalizovat ziskovost, růst a úspěch prostřednictvím analýzy dat v reálném čase a měření výkonnosti v oblasti pracovní rychlosti a množství osiva/m².
Vzdálený servis - minimalizujte prostoje
Kverneland Sync nabízí vzdálenou diagnostiku, která umožňuje technikům rychle analyzovat a řešit elektronické problémy na vašem secím stroji na dálku prostřednictvím servisního centra Kverneland ServiceCentre. Tato funkce pomáhá minimalizovat prostoje v případě poruchy. Podívejte se, jak to funguje: Vždy ve spojení
Správa úkolů - vylepšení výkaznictví a přehlednosti
Systém Kverneland Sync poskytuje všechna relevantní data v systému IsoMatch FarmCentre, naší integrované platformě pro správu farmy, a umožňuje tak sledování v reálném čase, měření výkonnosti a bezpečné ukládání dat. To je užitečné zejména pro strojní družstva, zefektivňuje logistiku a fakturaci. Kromě toho Kverneland Sync umožňuje geofencing, který pomáhá chránit secí stroj před krádeží, s akumulátorem, který umožňuje lokalizovat secí stroj, i když není připojen k traktoru.
Krok 1: Vyrovnání půdy
Aby byla příprava půdy co nejlepší, čelní pneumatikový pěch vyrovná půdu, rozdrtí velké hroudy a připraví tak půdu pro optimální hloubkovou kontrolu zadních nástrojů. Přední pneumatikový pěch má průměr 800 mm. Pokud není potřeba, lze jej hydraulicky zdvihnout pouhým stisknutím tlačítka..

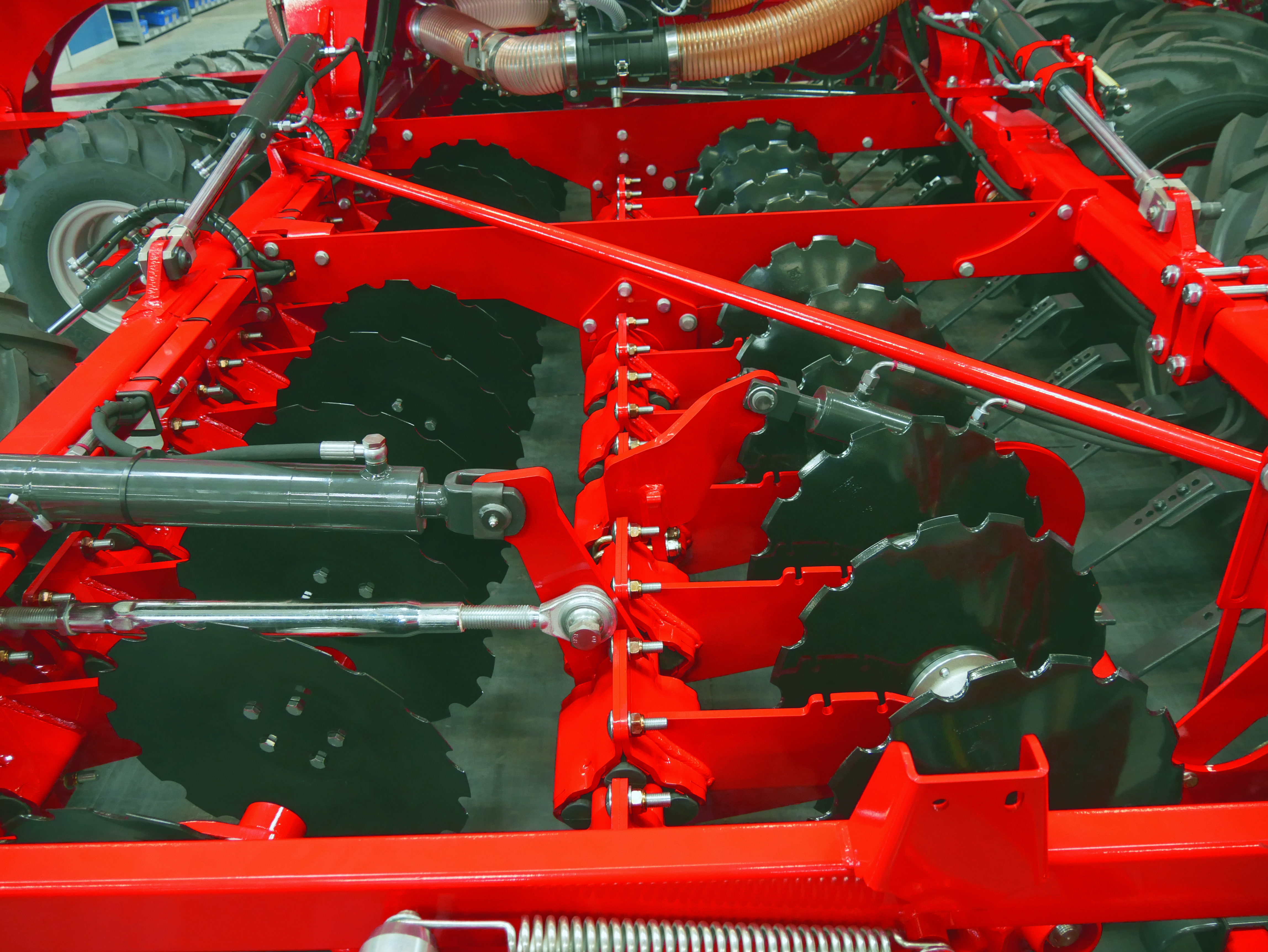

Krok 2: Příprava půdy pro setí
Sekce diskových podmítačů se skládá ze dvou řad agresivně skloněných kuželovitých disků. Disky jsou 5 mm silné a tvrzené pro dlouhou životnost. Díky jejich kónickému tvaru zůstává úhel sečení konstantní. Vysoká rychlost otáčení zajišťuje vynikající kvalitu sečení v celém pracovním záběru. Vzdálenost mezi výsevními řádky může být 12,5nebo 16,7 cm.
Diskovou sekci MD tvoří dvě řady rovných zvlněných disků. Disky MD byly navrženy pro vertikální pronikání žlábků. Kotouč se stále otáčí, proniká a seká i v těch nejnáročnějších podmínkách. Osivové lůžko se vytváří pouze v pruzích o šířce 3 až 5 cm, do kterých se osivo ukládá pomocí botky CD.
Disková sekce MD je k dispozici pro stroje se vzdáleností řádků 16,7 cm a s u-výsevem plus v kombinaci s dvojitým vstupem vstřikování hnojiva.
Krok 3: Nejprve zabalte, pak vysejete
Pro dokonalou kontrolu hloubky botek a optimální kontakt osiva s půdou, který zajišťuje vynikající kapilární působení, se nakypřená půda znovu zhutní velkým pneumatikovým pěchem. Velký průměr pneumatik 900 mm výrazně snižuje tažnou sílu stroje a zajišťuje tak trvale dobrý výsledek práce.
Krok 4: Výsev a zapravení při konstantní hloubce výsevu
Úzký profil botek s mírně posunutými ocelovými disky umožňuje snadné pronikání do půdy. Proto je v tomto bodě zapotřebí jen malý tlak a jen malé přemístění půdy. Přítlak botek 100 kg lze proto využít především pro utužení integrovanými přítlačnými koly. Výsledek: rovnoměrná hloubka setí i při vysokých pracovních rychlostech! Hloubku setí a přítlak botek lze centrálně ovládat stiskem tlačítka z kabiny traktoru - to šetří další čas.
Stabilní ovládání hloubky a přitlačování osiva vytváří v půdě kapilární systém, který zajišťuje přístup vody a vynikající klíčivost.
Krok 5: Uzavření
Zaoráním půdy se vrtání dokončí. Brány ve tvaru písmene S nebo prstové brány zajišťují optimální pokrytí osiva. Pracovní intenzitu lze nastavit plynulým nastavením přítlaku a pod třemi různými úhly. Aby se zabránilo poškození brány při couvání, je vybavena účinným zařízením pro otočení.
U-vrtačka je vybavena plně automatizovaným systémem řízení souvratí. Ten řidiči ušetří spoustu času a usnadní práci. Pomocí jediného tlačítka může řidič spustit sekvenci souvratí s koly, disky a botkami, které jsou schopny automatického provozu v časově vymezených fázích. Sekvence zdvihání začínající diskovou sekcí zajišťuje konstantní kontrolu hloubky až do souvratě.
Při zahájení sekvence na souvrati se dávkovací ústrojí automaticky zastaví - nedochází tak k dvojímu setí. Výsevní hadice jsou na souvrati prázdné. Tím se ušetří až 5 % osiva.
Řidič se může soustředit na řízení stroje a správnou obsluhu. Kromě toho je zabráněno dvojímu a/nebo vynechanému výsevu. Díky řízení na souvratích lze práci provést rychleji, přesněji a efektivněji. Secí stroj potřebuje k provozu pouze jednu dvojčinnou cívku.
U-drill plus byl navržen pro přesné ukládání hnojiva při setí. Je schopen aplikovat dávky hnojiva až 400 kg/ha (v závislosti na rychlosti a šířce). Tlakový systém zásobníku verze 6,0 m zajišťuje udržení těchto dávek i v těch nejnáročnějších podmínkách. V závislosti na individuálních agronomických požadavcích lze hnojivo aplikovat buď přímo do výsevního řádku, nebo mezi dva řádky.
Ukládání hnojiva v sekci diskových podmítačů
Vývody v rámci druhého řádku sekce diskových podmítačů aplikují hnojivo přesně mezi dva výsevní řádky. Všechny rostliny mají přesně stejnou vzdálenost k umístěnému zapracovanému hnojivu. Nastavením pracovní hloubky diskového podmítače se určí hloubka uložení hnojiva.
Ukládání hnojiva do výsevního řádku
Aplikace hnojiva v rámci výsevního řádku se provádí pomocí dvouzáběrové botky CD. Hnojivo se ukládá společně s osivem. Tento postup je vhodný zejména pro fosforečná hnojiva, aby se co nejefektivněji podpořilo počáteční klíčení a vývoj rostlin.
Výsev dvou různých plodin
Speciální konstrukce dvouvstupové botky CD se dvěma výstupy umožňuje také výsev dvou různých plodin pouze v jednom pracovním průchodu.
Precizní zemědělství
Precizní zemědělství
IsoMatch Tellus PRO
IsoMatch Tellus GO+
Při rozhodování o koupi zařízení není vždy jednoduché nalézt optimální řešení v široké nabídce současného trhu. Technologie se rychle vyvíjejí a traktory a nářadí jsou stále více vybaveny špičkovou elektronikou. Rozumíme této složitosti a snažíme se vám poskytnout jednoduchá zemědělská řešení. Proto jsou tyto cenově výhodné univerzální terminály ISOBUS, IsoMatch Tellus PRO a IsoMatch Tellus GO+ vyrobeny pro snadné ovládání strojů a efektivní hospodaření.
Díky pokročilým hardwarovým a softwarovým funkcím představuje IsoMatch Tellus PRO optimální řešení pro přesné zemědělství s komplexním řídicím systémem v kabině traktoru.
IsoMatch Tellus PRO je centrem pro připojení všech strojů ISOBUS a platformou pro provoz aplikací přesného zemědělství. Nabízí vše, co zemědělec potřebuje, aby mohl maximálně využít své stroje a plodiny, a také úspory nákladů na hnojiva, chemikálie a osivo díky automatickému sekčnímu řízení a regulaci proměnné dávky. Díky jedinečné funkci dvou obrazovek poskytuje zemědělci možnost zobrazit a ovládat dva stroje a procesy současně.
Tellus GO+ je speciálně vyvinutý pro snadné ovládání stroje. Zemědělec má stroj plně pod kontrolou přesně tak, jak chce. Snadno nastaví stroj pomocí softwarových tlačítek přes 7palcový dotykový displej. A pro optimální ovládání během jízdy stačí použít pevná tlačítka a otočný přepínač. Ovládání nářadí nebylo nikdy tak snadné.
Toto může být váš první krok k preciznímu zemědělství
IsoMatch Tellus GO+ umožňuje snadné ovládání jakéhokoli stroje ISOBUS z kabiny traktoru. IsoMatch GEOCONTROL vám umožní dosahovat vyšších výnosů, snižovat náklady a vykonávat práci s menšími obtížemi. Tento licenční klíč je rozdělen na dvě části: Section Control a Variable Rate Control, které jsou k dispozici v obchodě IsoMatch. Nyní si můžete zakoupit konkrétní funkce, které potřebujete.
S ručním vedením jste na správné cestě.
IsoMatch InLine je světelná lišta, která umožňuje snadné ruční navádění. Je to dokonalý pomocník, který vás dovede co nejblíže k požadované linii A-B. Díky montáži do zorného pole snadno zjistíte vzdálenost od čáry A-B a směr, kterým byste se měli řídit, abyste dosáhli ideální pozice. Displej IsoMatch InLine zobrazuje také stav sekcí stroje, což zvyšuje komfort používání. Pro noční provoz lze LED diody ztlumit.
CHYTRÝ
Vzdálenost k linii A-B s indikací LED a číselným displejem.
EFEKTIVNÍ
Ruční navádění v kombinaci s IsoMatch GEOCONTROL
SNADNÝ
Zobrazuje stav sekcí stroje
Základní příslušenství pro IsoMatch GEOCONTROL.
IsoMatch Global 3 je GPS anténa s přesností DGPS v sortimentu IsoMatch. Umožňuje satelitní navigaci pro řízení sekcí na konkrétním místě, aplikaci proměnlivé dávky, ruční navádění a registraci na poli.
CHYTRÝ
Umožňuje ruční navádění, automatické řízení sekcí a variabilní sazbu v kombinaci s IsoMatch GEOCONTROL.
EFEKTIVNÍ
Přesnost DGPS bez dalších předplatných
SNADNÝ
Snadná montáž díky montážním držákům, které jsou součástí dodávky
IsoMatch Grip je pomocné zařízení ISOBUS vyvinuté pro vysoký komfort obsluhy a efektivní ovládání stroje. Jeho ergonomický tvar a naprostá volnost přiřazení a ovládání celkem 44 funkcí nářadí z jednoho zařízení jsou na současném trhu jedinečné. Z konečků prstů máte nekonečné možnosti ovládat všechny funkce stroje podle svých představ. Přiřazení se navíc ukládá pro každý stroj, takže je ještě lépe použitelné pro vaše potřeby.
IsoMatch Eye je možnost kamery v sortimentu produktů IsoMatch.
IsoMatch Eye je kamera, která byla vyvinuta pro použití s našimi sofistikovanými terminály IsoMatch Tellus GO+ a IsoMatch Tellus PRO se dvěma obrazovkami. Kamera IsoMatch Eye lze přepínat ze zadního pohledu na standardní pohled.
Díky nočnímu vidění pomocí integrovaných LED poskytuje naprostou kontrolu a přehled o provozu celého stroje během dne i noci. To zvyšuje bezpečnost např. při couvání stroje nebo manévrování kolem překážek.
CHYTRÝ
Možnost změny ze zadního pohledu na standardní pohled
EFEKTIVNÍ
Úplná kontrola a přehled celého provozu stroje
JEDNODUCHÝ
Noční vidění pomocí integrovaných LED diod
Vyrobeno pro chytré, efektivní a snadné hospodaření
IsoMatch GEOCONTROL je pokročilá softwarová aplikace v rámci systémů IsoMatch Tellus PRO a IsoMatch Tellus GO+, která vám pomůže ovládat všechny stroje Kverneland Group kompatibilní se sběrnicí ISOBUS, jako jsou postřikovače, rozmetadla a secí stroje! V kombinaci s GPS přijímačem splňuje budoucí potřeby z hlediska snadného, chytrého a efektivního hospodaření!
Více informací o systému IsoMatch GEOCONTROL >
Technické údaje
Technické údaje
Stáhnout prospekt| Model | u-drill plus 6001 F | |
|---|---|---|
| Frame | fold | |
| Working /transport width (m) | 6.0 /3.0 | |
| No. of metering devices | 2 | |
| Hopper capacity (I) u-drill / u-drill plus | 4,200 pressurized | |
| Required oil volume | > 90l/min | |
| Single-acting hydraulic valve + zero-pressure return for fan drive | Standard | |
| 1 x double-acting hydraulic valve for machine control | Standard | |
| Power requirement 12 V > 70 A | Standard | |
| No of CD double disc coulters (16.7/12.5cm) | (36/48) | |
| CD double entry seed outlet | Option | |
| Coulter pressure up to 100kg | Standard | |
| Electro-hydraulic adjustment of the seed placement depth via ISOBUS terminal | Standard | |
| Press wheels (Ø 380 x 50mm) | Standard | |
| Row spacing | 12.5cm or 16.7cm | |
| Filling level sensors in the seed hopper (no.) | Standard (2) | |
| Fan speed sensor | Standard | |
| Metering device monitoring | Standard | |
| Electronic half-width shut-off | Option | |
| Mid-mounted front packer (Ø 800mm) | Option | |
| Complete front packer (Ø 800mm) | Option | |
| Electro-hydraulic adjustment of the disc harrow depth via ISOBUS terminal | Standard | |
| Disc harrow (Ø 460mm) with application tube | Standard | |
| MD disc (Ø 430mm) 16.7cm seed distance | Option | |
| Offset tyre packer (Ø 900mm) | Standard | |
| Maintenance platform, road transport lights | Standard | |
| Hydraulic fan drive | Standard | |
| Lower link suspension CAT. III N (825mm) | Option | |
| Lower link suspension CAT. III (965mm) | Standard | |
| Lower link suspension CAT. IV (965mm) | Option | |
| Hydr. clod board | Option | |
| S-shaped seed harrow 10mm | Standard | |
| Finger harrow 12mm | Option | |
| Calibration set | Standard | |
| Hydraulical folding track marker with notched discs | Option | |
| Track eradicators (2 tines per track) | Option | |
| Pneumatic brakes | Option | |
| Hydraulic brakes | Option | |
| Extended drawbar for tractors with twin tires up to 4.5m | Option | |
| Pre-emergence marker (centre marking) | Option | |
| Soil flow harrow | Option | |
| LED work lights | Option | |
| IM Tellus PRO /Tellus GO+ for non-ISOBUS-capable tractors | Option | |
| IM Tellus PRO / Tellus GO+ for ISOBUS tractors | Option | |
| Hopper volume weighing system with separate monitor | Option | |
| Seed flow sensors | Option | |
| Headland management | Standard | |
| Weight (kg) (with front packer + track eradicators) | 8,400 | |
| Min. power requirement (HP) | 190 |
Technické údaje
Technické údaje
Stáhnout prospektPracovní záběr |
Meziřádková vzdálenost (cm) |
Hmotnost s čelním pěchem a znamenáky |
|
u-drill plus pevný |
3,0 m |
12,5 / 16,7 |
4 800 kg |
u-drill plus pevný |
4,0 m |
12,5 / 16,7 |
5 600 kg |
u-drill plus sklopný |
4,0 m |
12,5 / 16,7 |
5 600 kg |
u-drill plus sklopný |
6,0 m |
12,5 / 16,7 |
8 400 kg |
